動バランス調整事例dynamicbalance adjustment

静岡大学 総合科学技術研究科様より動バランス調整の依頼がありました。

2020.7月に静岡大学 朝間准教授様のご紹介で、総合科学技術研究科野口教授様よりご連絡がありました。

                                          野口研究室ホームページ

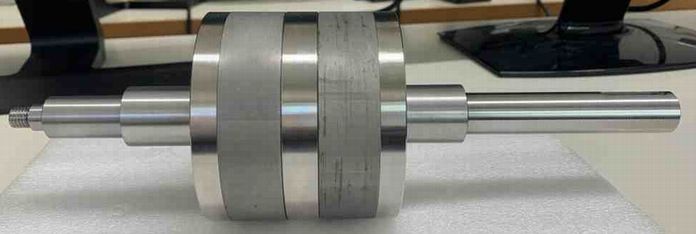

研究開発を行っている可変界磁PMモータのロータアセンブリで10,000rpmぐらいを想定しているそうです。

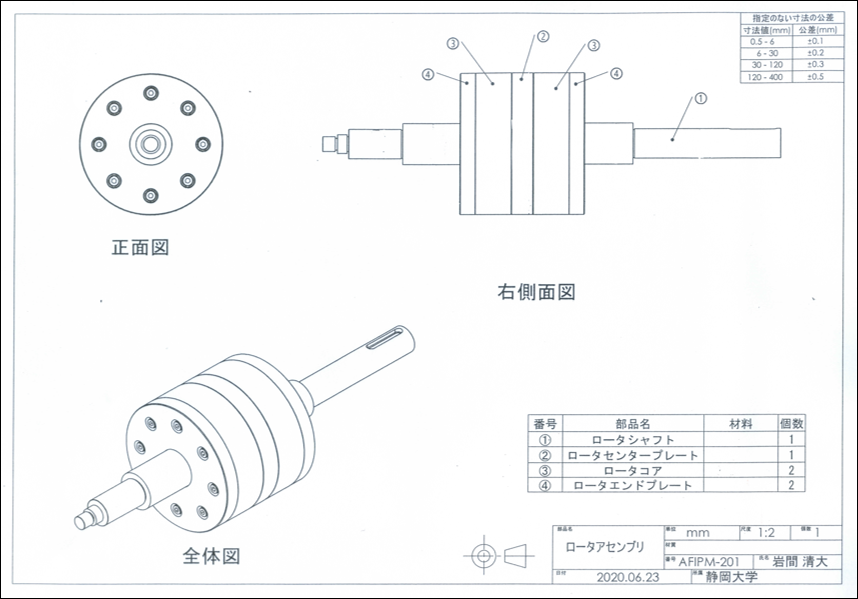

※図面クリックで拡大されます

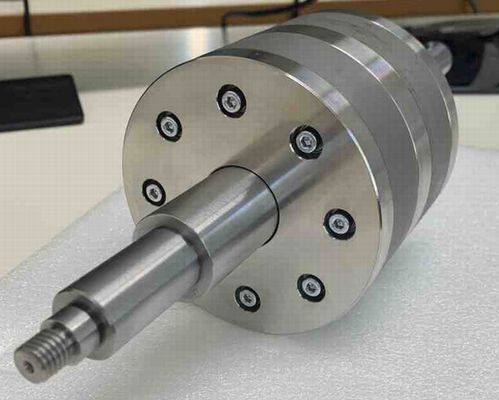

Bのロータコアに埋め込まれた永久磁石は着磁されています。


重さは5sオーバーでした。

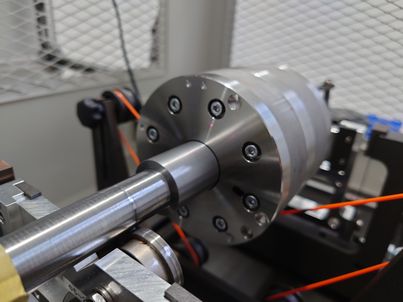

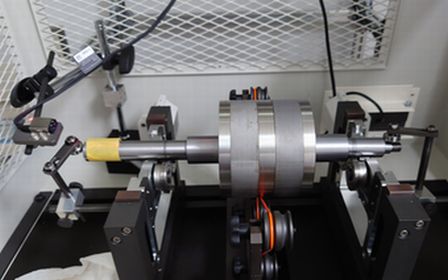

シャフトにキー溝がある為、実際に挿入するキーを付けて計測しました。

測定値(残留質量rにて)

修正前 キー溝側 5,478.4r  反対側 2,345.0r

修正後 キー溝側   14.0r  反対側    40.2r

(1円玉=1,000r)

実回転数 10,000rpm

釣合い良さの等級は G2.5 を満足させる事が出来ました。
