動バランス調整事例dynamicbalance adjustment

静岡大学 工学部様より動バランスの依頼がありました

2020.2月に静岡大学工学部の朝間淳一准教授より弊社ホームページを通じてご連絡がありました。

                                          朝間研究室ホームページ

動バランスを調整して欲しいと伺い弊社で打合せをする運びとなり学生も数名お越しいただきました。

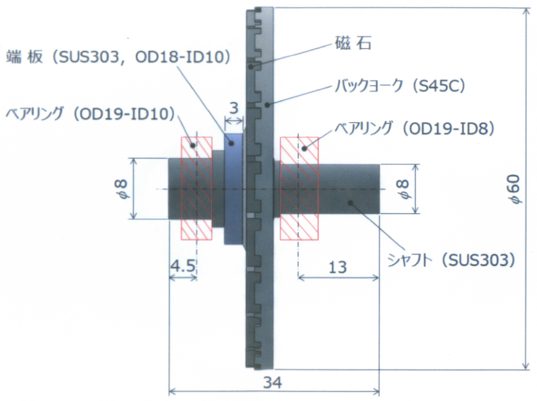

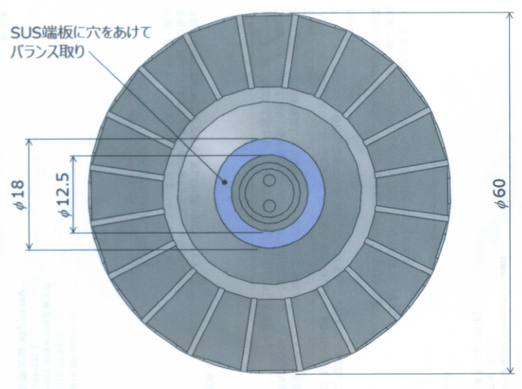

その時の資料がこちら

アキシャルギャップモーター
回転子

産業用ドローンに搭載予定のモーターでシャフトの長さが短く磁気を帯びています。


この台形パーツが全て磁石になっていて一枚一枚張り付けている為、アンバランスが大きくなっています。


測定設備がこちら

磁気対応設備となり軸受部位が樹脂     ワーク押えも銅板

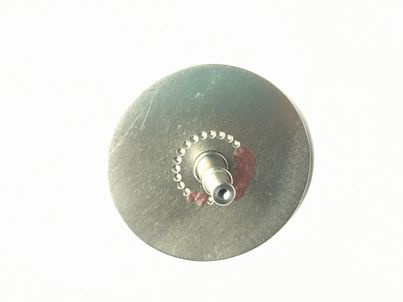

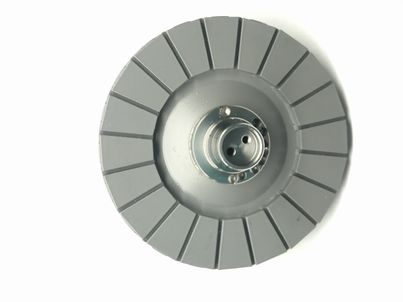

完成品がこちら
磁石面側には穴を明けてマイナス修正

反対側にはパテを盛ってプラス修正

測定値(残留質量rにて)
修正前  磁石側 325r  反対側 456r
修正後  磁石側 12r   反対側 13r

(1円玉=1,000r)

実回転数20,000rpm

釣合い良さの等級は G6.3 を満足させる事が出来ました。
